一、設備用途與性能特點
氯化鈣濃縮干燥一體機是生產高純無水氯化鈣產品的專用系列設備�？蓪舛�10%～30%的氯化鈣溶液瞬間濃縮并瞬間脫除氯化鈣的結構水。該設備屬于三位一體即濃縮、干燥、除塵為一體，具有低溫排氣、高效節能的特點。
二、主要規格和技術參數
LDZ氯化鈣濃縮干燥一體機系統參數
耗煤量按煤的熱值大于5500 kcal/㎏計算。按12%的氯化鈣液體，本裝置技術指標為278㎏煤可蒸發水份7070㎏水，得到1噸成品無水氯化鈣。
|
型 號 |
固含量(%) |
蒸發水(㎏/h) |
產量
(㎏/H) |
裝機容量 |
耗煤量(㎏/h) |
耗熱量(×104kcal/h) |
|
PGL400 |
12 |
2828 |
400 |
84.5 |
111 |
61.23 |
|
PGL600 |
12 |
4242 |
600 |
86 |
167 |
91.85 |
|
PGL800 |
12 |
5656 |
800 |
96.5 |
222.67 |
122.47 |
|
PGL1000 |
12 |
7070 |
1000 |
96.5 |
278.34 |
153.08 |
|
PGL1300 |
12 |
9190 |
1300 |
129 |
361.84 |
199.0 |
|
PGL1500 |
12 |
10605 |
1500 |
131.5 |
417.51 |
229.63 |
|
PGL1800 |
12 |
12726 |
1800 |
134.5 |
501.01 |
275.56 |
|
PGL2000 |
12 |
14140 |
2000 |
138 |
556.68 |
306.17 |
|
PGL2500 |
12 |
17674 |
2500 |
197 |
695.85 |
382.72 |
|
PGL3000 |
12 |
21209 |
3000 |
197 |
835.02 |
459.26 |
|
PGL3500 |
12 |
24744 |
3500 |
246.5 |
974.19 |
535.81 |
技術參數：
1、設備進機溫度為300～700℃，設備出機溫度60～100℃。
2、噴霧壓力為1.2～10Mpa。
3、熱源：可采用直燃式煤氣爐、天燃?xì)�、電等�?o:p>
4、用于其它物料時：水份蒸發量與物料特性，含固量及熱風進出口溫度有關�？筛鶕�(jù)當?shù)啬茉辞闆r選定加熱方式，根據物料特性選擇收塵， 除塵方式。
三、主要結構和工作原理

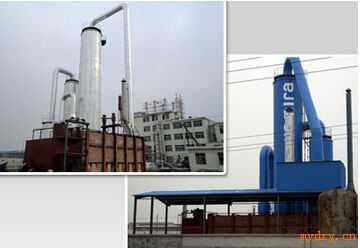

氯化鈣濃縮干燥一體機的流程示意圖如圖所示。該系統主要由高壓給料泵、濃縮裝置、煅燒裝置、高效旋風分離器、高溫?zé)嵩�、自行控制閉風機、高壓離心引風機、水分調節器等組成。
四、工作原理
本工藝是噴霧干燥、同步逆位煅燒技術和系統工程學的有機結合體。將氯化鈣水溶液在高壓水泵的作用下，連續不斷打入“逆流閃速?lài)婌F塔”，在“逆流閃速?lài)婌F塔”中迅速將氯化鈣水溶液濃度提高到45%左右，流入帶有保溫的塑料集液槽中。經高壓水泵的作用，將45%左右濃度的氯化鈣溶液連續不斷噴入“閃速?lài)婌F干燥塔”中，在“閃速?lài)婌F干燥塔”中，迅速將氯化鈣水溶液濃縮蒸發并脫去結構水，隨著來自高溫?zé)嵩吹臒釟饬鬟M(jìn)入高效收粉器，經高效收粉器收集、特種連續閉風器，經包裝即可得到無水氯化鈣產品。經過高效收粉器的高溫尾氣在高負壓的作用下，進入“逆流閃速?lài)婌F塔”中，用以濃縮氯化鈣原溶液，濃縮后的氣體經高壓引風機后排入大氣，完成全部工藝過程。 |
