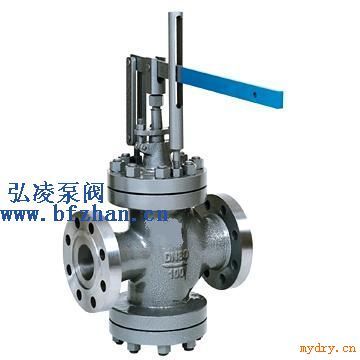

Y45H/Y杠桿式蒸汽減壓閥結構特點
    本系列減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用扛桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。
    杠桿式蒸汽減壓閥的減壓比用到0.6較為合適。
    杠桿式蒸汽減壓閥主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
杠桿式蒸汽減壓閥主要技術參數和性能指標

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0

殼體試驗壓力(Mpa) 2.4 3.75 6.0 9.6 15.0 24

密封試驗壓力(Mpa) 1.76 2.75 4.4 7.04 11.0 17.6

*高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0

出口壓力范圍(Mpa) *佳減壓比0.6

滲漏量 0.5%QMax

溫量-壓力等級 ANSI B16.34

杠桿式蒸汽減壓閥主要零件材料

零件名稱零件材料

閥體閥蓋底蓋 WCB

閥座 304

閥瓣 2Cr13

閥桿 2Cr13

墊片柔性石墨/1Cr18Ni9

導向套 2Cr13

填料柔性石墨

螺栓 35CrMoA

螺母 45

杠桿式蒸汽減壓閥流量系數(Cv)

DN 50 65 80 100 125 150 200 250 300 350 400 500

Cv 20 25 50 60 70 110 150 230 420 540 710 1020

杠桿式蒸汽減壓閥外形尺寸(PN1.6-4.0)單位：mm

公稱通徑DN 外形尺寸

L L1 H Hl l

50 300 150 520 190 565

65 340 170 540 205 650

80 380 190 550 215 650

100 400 215 580 240 800

125 430 225 620 275 800

150 450 230 650 320 800

200 500 260 790 340 800

250 550 285 850 370 800

300 750 395 940 460 900

350 850 445 990 530 900

400 950 550 1120 660 1000

500 1130 680 1660 800 1000

杠桿式蒸汽減壓閥外形尺寸(PN6.4-16.0)

公稱通徑DN 外形尺寸

L L1 H Hl l

50 300 150 520 200 565

65 340 170 540 215 650

80 380 190 550 225 650

100 400 215 580 250 800

125 430 225 620 285 800

150 450 230 650 330 800

200 500 260 790 355 800

250 550 285 850 390 800

300 750 395 940 480 900

350 850 445 990 550 900

400 950 550 1120 700 1000

500 1130 680 1660 820 1000
