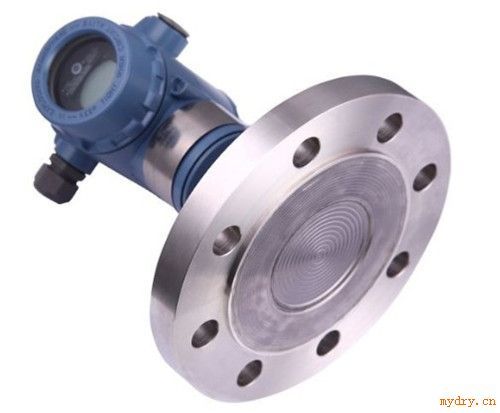

    HJ-3511LT單法蘭液位變送器可對各種容器罐體的液位、密度進行精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。該產品的的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為：150LB（2.5MPa）及300LB（5.0MPa），如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。

    因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。用戶不注明時以3"150LB安裝法蘭及接液膜片材料316L 供貨。
    單法蘭液位變送器測量范圍：
    差壓：0-6.2-690KPa
    靜壓：2.5MPa

    單法蘭液位變送器主要特點：
    結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
    安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
    調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
    用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
    適用工況：
    1.需要將高溫介質與變送器隔離
    2.測量介質對變送器敏感原件有腐蝕作用。
    3.懸浮液體或高粘度介質
    4.被測介質由于環境或流程溫度變化而固化或結晶。
    5.更換被測介質需要嚴格凈化測量頭。
    6.測量頭必須保持清潔衛生。
    7.密封壓力容器液位測量。

    單法蘭液位變送器選型表：

型 號

HJ-3511LT

代碼

量程范圍KPa

3

0-1.3～7.5

4

0-4-40

5

0-40～200

6

0-0.16～700

代碼

輸出

E

4-20mA

S

智能式(HART協議）

代碼

公稱直徑尺寸

插入筒長度

高壓側隔膜片材料

A0

(3〞)80

平

316LSST

A2

(3〞)80

50

316LSST

A4

(3〞)80

100

316LSST

A6

(3〞)80

150

316LSST

B0

(4〞)100

平

316LSST

B2

(4〞)100

50

316LSST

B4

(4〞)100

100

316LSST

B6

(4〞)100

150

316LSST

C0

(3〞)80

平

哈氏C-276

C2

(3〞)80

50

哈氏C-276

C4

(3〞)80

100

哈氏C-276

C6

(3〞)80

150

哈氏C-276

D0

(4〞)100

平

哈氏C-276

D2

(4〞)100

50

哈氏C-276

D4

(4〞)100

100

哈氏C-276

D6

(4〞)100

150

哈氏C-276

E0

(3〞)80

平

鉭

F0

(4〞)100

平

鉭

代碼

安裝法蘭

A

3〞150lb

B

4〞150lb

C

3〞300lb

D

4〞300lb

代碼

結 構 材 料

法蘭和接頭

排氣/排液閥

隔離膜片

灌充液體

22

316不銹鋼

316不銹鋼

316不銹鋼

硅油

23

316不銹鋼

316不銹鋼

哈氏合金C

24

316不銹鋼

316不銹鋼

蒙乃爾

25

316不銹鋼

316不銹鋼

鉭

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

鉭

代碼

選項

M1

0-100%線性指示表

M2

LED顯示表

M3

LCD顯示表

B1

管裝彎支架

B2

板裝彎支架

B3

管裝平支架

D1

側面泄放閥在壓力室上部

D2

側面泄放閥在壓力室下部

不注

1/2NPT錐管螺紋接頭

C2

丁字形螺紋接頭M20×1.5，帶后部焊接Ф14  引壓管的球錐連接頭

d

隔爆型dⅡBT4

i

本安型iaⅡCT6
