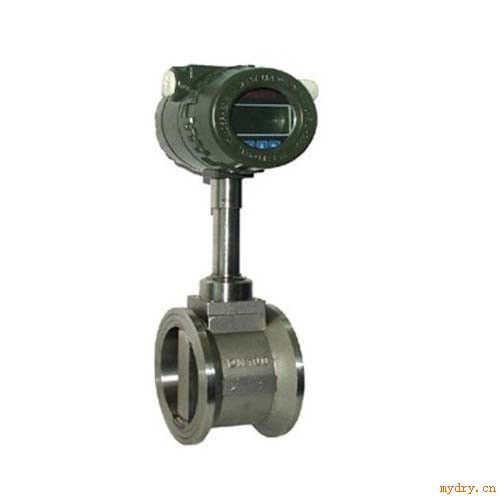

    HJ-LU渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

    渦街流量計特點：
    一、結構簡單而牢固，無可動部件，可靠性高，長期運行*可靠。
    二、安裝簡單，維護*方便。
    三、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
    四、輸出是與流量成正比的脈沖信號，無零點漂移，精度高。
    五、測量范圍寬，量程比可達1：10。
    六、壓力損失較小，運行費用低，更具節能意義。

    渦街流量計技術參數：
    測量介質：氣體、液體、蒸汽；
    口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100；
    法蘭連接式口徑選擇 100,150,200；
    流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s； 液體0.5～7m/s；
    正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸汽流量范圍見表3
    測量精度 1.0級 1.5級
    被測介質溫度:常溫–25℃～100℃；
    高溫–25℃～150℃ -25℃～250℃；
    輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；
    脈沖占空比約50%,傳輸距離為100m；
    脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；
    儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；
    材質 不銹鋼, 鋁合金；
    電源 DC24V或鋰電池3.6V；
    防爆等級 本安型iaIIbT3-T6；
    防護等級 IP65。
    渦街流量計選型表：

代號	通徑	流量范圍㎡/h
HJ-LU-25	DN25	1~10(液體)			25~60（氣體）			蒸汽流量請查看說明書，DN300以上推薦使用 插入式渦街流量計
HJ-LU-32	DN32	1.5~18(液體)			15~150（氣體）
HJ-LU-40	DN40	2.2~27(液體)			22.6~150（氣體）
HJ-LU-50	DN50	4~55(液體)			35~350（氣體）
HJ-LU-80	DN80	9~135(液體)			90~900（氣體）
HJ-LU-100	DN100	14~200(液體)			140~1400（氣體）
HJ-LU-150	DN150	32~480(液體)			300~3000（氣體）
HJ-LU-200	DN200	56~800(液體)			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼
