Q945F三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥.標準球芯有L型三通雙口孔種,改變球芯與管道的相對角度,可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用,適用于液休,氣體,蒸汽等介質的配比調節與控制.

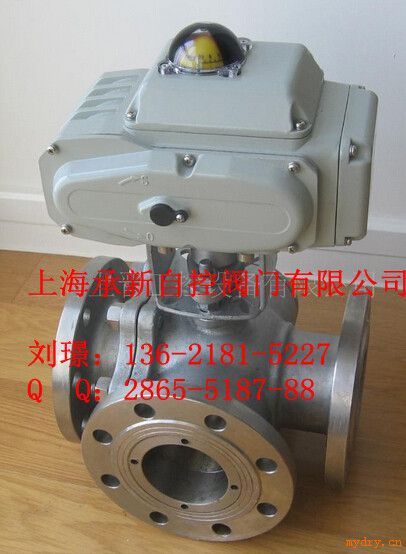

電動三通球閥采用HL型,3810R型或PSQ型回轉式角行程電動執行機構,以AC220V,AC380V或DC24V電源電壓作動力,接受工業自動化儀表控制系統輸入的(4-20mA,或1-5VDC)電流信號或電壓信號,即可控制運轉,實現對工藝介質的比例調節,兩相配比或二位切換控制.
1．三通球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,可實現對三條支管不同的組合控制.三通球閥流通能力大,可控制氣體,液體,蒸汽,更適用于控制高粘度,纖維顆粒狀的流體.也適用于密封要求較嚴格的場合.
2．兩閥座密封三通球閥具有結構緊湊,外形美觀,密封性能好,它能實現對管道中介質流向的切換.也能使相互垂直的兩個通道連通或關閉(如流向圖A)
3．四閥座密封三通球閥具有造型美觀,結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控制管路是介質的合流或分流(如流向圖B).
4．T型閥芯孔道可使三條正交的管道互相連通或切換,起分流或合流作用；L型孔道連接相互正交的兩管道.使另一條孔道切斷,起改變介質流向作用.
5．三通球閥的主要產品系列:如流向圖所示選擇工況；
