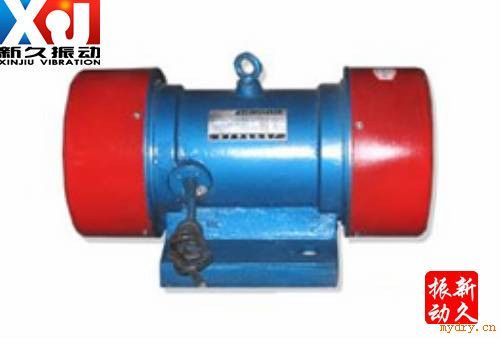

振動源三相異步電動機
一、概述
振動源三相異步電動機（簡稱振動電機）集動力源和振動源為一體，是一種高效節能的通用性激振源，體積小，激振力大，結構可靠，使用維護方便。其它名稱：震打電機，振動馬達，震動電機，震動馬達，振打電機，振動器
本系列產品廣泛應用于礦山、煤炭、電力、化工、糧食加工、冶金、鑄造、輕工、醫藥等行業。是實現粉狀、粒狀、塊狀等散體料機械化篩分、輸送、破碎、充填、防堵塞的理想激振源。
本機可單機使用，也可多機組合使用。
1、振動電機使用條件
本系列振動電機滿足下列條件時，能連續輸出額定激振力。
（1） 振動加速度：不超過7g（g:重力加速度）
（2） 環境溫度：不超過40℃
（3） 海拔：不超過1000m
（4） 電源頻率：50HZ。
（5） 電壓：220v，380v，660v
（6） 溫升：小于80K（電阻法）
2、振動電機型號說明
（1） YZS系列振動電機產品型號由三部分組成（如下示例）
YZS-5-4
YZS---振動電機
5---*大激振力（千牛頓）
4---極數
（2）YZSL系列表示立式安裝振動電機。
二、振動電機使用和維修
（1）振動電機應裝設電氣保護裝置。
（2）振動電機運行初期，每天至少檢查腳地螺腳栓一次，防止松動。
（3）當振動電機旋轉方向不符合要求時，調整電源相序即可。
（4）振動電機應保證潤滑良好，每運行720小時補充3#二硫化鉬鋰基潤滑脂一次，加入量為軸承容腔的1/3—2/3。
（5）振動電機累計運行2000小時后，應檢查軸承，若有嚴重損傷時應立即更換。
（6）振動電機停置較長時間后再次使用時，應測量絕緣電阻，用500V兆歐表測量，應大于0.5兆歐。
三、振動電機常見故障及處理
|
序號故障 |
可能原因 |
處理方法 |
|
一、電源接通振動電機不能啟動 |
1、定子繞組相間短路，定子繞阻斷路，接地
2、定子繞組接線錯誤
3、負載過重或轉子受阻 |
1、檢查斷路，短路接地部位并修復
2、檢查繞組接線，并糾正
3、減輕負載，消除障礙 |
|
二、振動電機溫升過高或冒煙
|
1、負載過重
2、繞組短路
3繞組接線錯誤
4繞組接地或匝間短路
5電機轉子斷條
6定轉子相擦 |
1減輕負載或更換電機
2修復短路部位
3檢查繞組接線，并糾正
4查出故障處并修復
5更換轉子
6測量電機氣隙，檢查和軸承磨損等，進行修復。 |
|
三、振動電機軸承過熱 |
1軸承磨損或質量有問題
2軸承潤滑脂過多或過少，型號不對或質量不好
3軸承內圈與端蓋的配合過松或過緊
4軸承外圈與端蓋的配合過松或過緊
5端蓋與軸承內蓋的裝置質量不好 |
1更換軸承
2調整潤滑脂
3過松時，可在軸上加焊一圈金屬更加工，過緊時可重新加工軸承檔
4過松時，可將端閏蓋的軸承室擴大后鑲套過緊時可重新加工軸承室 |
|
四、振動電機外殼帶電
|
1接地不良
2繞組絕緣損壞
3繞組受潮
4接線板損壞，或塵垢太多 |
1找出原因并恢復
2修補絕緣，并作浸漆干燥處理
3干燥處理或浸漆干
4更換接線板，清理塵垢 |
|
五、振動電機支架腿斷裂
|
1地腳螺栓沒有旋緊
2安裝平面不夠平 |
1旋緊螺栓
2重新加工安裝平面 |
四、振動電機技術參數：
|
型號 |
*大激
振力(N) |
額定轉速
(Rpm) |
額定功率
(Kw) |
電流
(A) |
電壓
(V) |
安裝尺寸 |
外形尺寸 |
重量
(Kg) |
|
A |
B |
H |
N |
K |
AB |
BB |
HD |
G |
L |
|
YZS-1-2 |
1000 |
2860 |
0.09 |
0.42 |
380 |
130 |
80 |
80 |
4 |
12 |
170 |
140 |
154 |
16 |
260 |
13 |
|
YZS-1.5-2 |
1500 |
2860 |
0.15 |
0.5 |
130 |
80 |
80 |
4 |
12 |
170 |
140 |
154 |
16 |
260 |
13.5 |
|
YZS-2-2 |
2000 |
2860 |
0.18 |
0.54 |
130 |
80 |
80 |
4 |
12 |
170 |
140 |
154 |
16 |
260 |
14 |
|
YZS-2.5-2 |
2500 |
2860 |
0.20 |
0.55 |
130 |
80 |
80 |
4 |
12 |
170 |
140 |
154 |
16 |
260 |
19 |
|
YZS-3-2 |
3000 |
2860 |
0.25 |
0.6 |
150 |
90 |
90 |
4 |
14 |
185 |
150 |
172 |
18 |
280 |
20 |
|
YZS-5-2 |
5000 |
2860 |
0.37 |
0.9 |
150 |
90 |
90 |
4 |
14 |
185 |
150 |
172 |
18 |
280 |
21 |
|
YZS-8-2 |
800 |
2860 |
0.75 |
1.75 |
180 |
110 |
110 |
4 |
18 |
220 |
180 |
230 |
18 |
340 |
36 |
|
YZS-10-2 |
10000 |
2860 |
0.75 |
1.75 |
180 |
110 |
110 |
4 |
18 |
220 |
180 |
230 |
18 |
340 |
37 |
|
YZS-15-2 |
15000 |
2860 |
1.1 |
2.3 |
220 |
140 |
120 |
4 |
22 |
270 |
225 |
260 |
25 |
415 |
47 |
|
YZS-20-2 |
20000 |
2860 |
1.5 |
3.1 |
260 |
150 |
140 |
4 |
26 |
320 |
280 |
310 |
28 |
445 |
80 |
|
YZS-30-2 |
30000 |
2860 |
1.5 |
3.6 |
310 |
170 |
160 |
4 |
33 |
380 |
285 |
356 |
30 |
536 |
130 |
|
YZS-50-2 |
50000 |
2860 |
2.2 |
5.1 |
350 |
220 |
190 |
4 |
33 |
440 |
350 |
410 |
35 |
608 |
180 |
|
YZS-1.5-4 |
1500 |
1440 |
0.15 |
0.5 |
130 |
80 |
80 |
4 |
12 |
170 |
140 |
154 |
16 |
260 |
15 |
|
YZS-2-4 |
2000 |
1440 |
0.15 |
0.5 |
130 |
80 |
80 |
4 |
12 |
170 |
140 |
154 |
16 |
260 |
15.5 |
|
YZS-2.5-4 |
2500 |
1440 |
0.18 |
0.6 |
150 |
90 |
90 |
4 |
14 |
185 |
150 |
172 |
18 |
280 |
21 |
|
YZS-3-4 |
3000 |
1440 |
0.18 |
0.6 |
150 |
90 |
90 |
4 |
14 |
185 |
150 |
172 |
18 |
280 |
23 |
|
YZS-5-4 |
5000 |
1440 |
0.25 |
0.75 |
180 |
110 |
112 |
4 |
18 |
220 |
180 |
230 |
18 |
340 |
37 |
|
YZS-8-4 |
8000 |
1440 |
0.55 |
1.5 |
220 |
140 |
120 |
4 |
22 |
265 |
225 |
266 |
25 |
415 |
48 |
|
YZS-10-4 |
10000 |
1440 |
0.55 |
1.5 |
220 |
140 |
120 |
4 |
22 |
265 |
225 |
266 |
25 |
415 |
49 |
|
YZS-15-4 |
15000 |
1440 |
0.75 |
1.9 |
260 |
150 |
140 |
4 |
26 |
310 |
245 |
303 |
28 |
450 |
77 |
|
YZS-20-4 |
20000 |
1440 |
1.1 |
2.6 |
260 |
150 |
140 |
4 |
26 |
310 |
245 |
303 |
28 |
450 |
82 |
|
YZS-30-4 |
30000 |
1440 |
1.5 |
3.6 |
310 |
170 |
160 |
4 |
33 |
380 |
285 |
356 |
30 |
536 |
130 |
|
YZS-50-4 |
50000 |
1440 |
2.2 |
5.1 |
350 |
220 |
190 |
4 |
33 |
440 |
350 |
410 |
35 |
608 |
180 |
|
YZS-75-4 |
75000 |
1440 |
3.7 |
8.4 |
380 |
250 |
220 |
4 |
45 |
446 |
340 |
425 |
40 |
615 |
230 |
|
YZS-100-4 |
100000 |
1440 |
5.5 |
11 |
440 |
280 |
240 |
4 |
52 |
530 |
410 |
475 |
45 |
710 |
435 |
|
YZS-140-4 |
140000 |
1440 |
7.5 |
15 |
480 |
280 |
260 |
6 |
45 |
575 |
498 |
560 |
60 |
832 |
700 |
|
YZS-3-6 |
3000 |
960 |
0.25 |
0.84 |
180 |
110 |
112 |
4 |
18 |
220 |
180 |
220 |
18 |
340 |
39 |
|
YZS-5-6 |
5000 |
960 |
0.37 |
1.2 |
220 |
140 |
120 |
4 |
22 |
265 |
225 |
266 |
25 |
415 |
50 |
|
YZS-8-6 |
8000 |
960 |
0.55 |
1.5 |
220 |
140 |
120 |
4 |
22 |
265 |
225 |
266 |
25 |
415 |
67 |
|
YZS-10-6 |
10000 |
960 |
0.75 |
2.2 |
260 |
150 |
140 |
4 |
26 |
310 |
245 |
305 |
28 |
450 |
83 |
|
YZS-15-6 |
15000 |
960 |
1.1 |
3.1 |
310 |
170 |
160 |
4 |
33 |
380 |
285 |
356 |
30 |
536 |
136 |
|
YZS-20-6 |
20000 |
960 |
1.5 |
4.0 |
310 |
170 |
160 |
4 |
33 |
380 |
285 |
356 |
30 |
536 |
140 |
|
YZS-30-6 |
30000 |
960 |
2.2 |
5.6 |
350 |
220 |
190 |
4 |
33 |
440 |
350 |
410 |
30 |
608 |
190 |
|
YZS-40-6 |
40000 |
960 |
3 |
7.2 |
350 |
220 |
190 |
4 |
33 |
440 |
350 |
410 |
30 |
608 |
210 |
|
YZS-50-6 |
50000 |
960 |
3.7 |
8.4 |
380 |
250 |
220 |
4 |
45 |
446 |
340 |
425 |
40 |
615 |
230 |
五、振動電機訂貨須知：4
（1） 寫明所需產品的規格、功率、激振力、極數、數量。
（2） 對面漆有無特殊要求。
（3） 對電機引出線有無物殊要求。
（4）可定制特殊參數的振動電機，如特殊電壓、特殊安裝尺寸等 |
