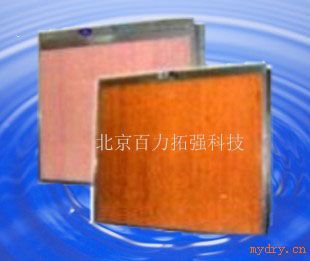

直排水濕膜加濕器：
型號：ASMZ 類別：濕膜加濕器—直排水濕膜加濕器 品牌：百力拓強
圖片及文字介紹僅供參考，請以實物為準.
一、 濕膜材料的特性
濕膜材料（又稱“賽代克”）是濕膜加濕器的核心，它以植物纖維為基材，經過特殊成分的樹脂處理燒結形成波紋板狀交叉重疊的高分子復合材料，具有極強的吸水性、很好的自我清洗能力、無毒、耐酸堿、耐霉菌、阻燃及提供水分與空氣間*大的接觸表面積。
二、直排水濕膜加濕器工作原理 ：
經過過濾的水通過管路送到加濕器頂部淋水器，水沿濕膜材料向下滲透的同時，被濕膜材料吸收，形成均勻的水膜；當干燥的空氣通過濕膜材料時，水分子充分吸收空氣中的熱量而汽化，蒸發，使空氣的濕度增加，形成濕潤的空氣。 這一過程空氣的濕度增加，溫度下降，但空氣的焓值保持不變。
三、直排水濕膜加濕器特點：
1. 加濕能力自我調節，飽和效率高，不產生過飽和、結露現象。
2. 加濕距離短，節約空調機組的體積。
3. 強度高，耐腐蝕，壽命長。
4. 降低噪音，維護、保養方便，運行費用低等。
5. 良好的降溫效果。
四、直排水濕膜加濕器結構：
五、直排水濕膜加濕器技術參數表一
|
濕膜加濕器型號 |
ASMZ-50 |
ASMZ-100 |
ASMZ-150 |
ASMZ-200 |
ASMZ-250 |
ASMZ-300 |
|
濕膜厚度 |
5 0 |
100 |
150 |
200 |
250 |
300 |
|
飽和效率（%） |
30∽36 |
55∽60 |
65∽70 |
75∽80 |
85∽90 |
90以上 |
|
風阻（Pa） |
20 |
35 |
50 |
75 |
85 |
93 |
|
測試條件 |
進風空氣工況：干球溫度40℃相對濕度15%RH面風速2.5m/s |
|
1m2標準加濕量（Kg/h） |
23 |
44 |
56 |
64 |
68 |
72 |
六、直排水濕膜加濕器使用條件
-
環境溫濕度：濕膜加濕器主機 5∽100℃電控箱5∽50℃ 90%RH以下
-
臨界風速：小于4m/s
-
供水水質：自來水或同類型水
-
供水溫度：5∽40℃
-
供水壓力：0.15∽0.75Mpa
-
電源：220V/50HZ
七、直排水濕膜加濕器選型
3.計算1m2標準加濕量（L）
L=E÷S
4. 確定滿足需要的濕膜加濕器厚度
將所計算的標準加濕能力（L）與表一中1m2標準加濕量相比較，即可確定滿足需要的濕膜材料厚度（D）。
例：某一新風空調機組風量Q=10000m3/h,加濕器入口空氣狀態為t1=30℃ 10%RH，加濕器出口空氣狀態為t2=18.5℃ 50%RH，試選擇直排水濕膜加濕器型號。
●[計算有效加濕量]
E=1.2×Q×μ×（X2-X1）×1.2
=1.2×10000×1×（0.0074-0.0027）×1.2=67.7（Kg/h）
●[計算有效截面積]
S= Q÷3600÷2.5
=10000÷3600÷2.5=1.11 m2
●[計算1m2標準加濕能力]
L= E÷S=67.7÷1.11=60.99（Kg/h/m2）
●[確定滿足需要的濕膜加濕器厚度]
查表一可知，滿足該空調機組所需要的濕膜加濕器厚度為200 mm，
所選用的加濕器型號為 ASMZ-200。
八、直排水濕膜加濕器特點：
1. 濕膜材料采用進口產品，飽和效率高，加濕量大，風阻小，交換面積足夠大。
2. 框架采用優質不銹鋼材料制造，堅固耐用，耐腐蝕，美觀大方。
3. 等焓加濕，在干熱環境下有較好的加濕降溫作用。
4. 不需要對水質進行特殊的處理，即可進行潔凈加濕。
5. 按照表冷器尺寸和所需要的加濕量設計、生產和安裝。
6. 加濕距離短，占用空間小，蒸發汽化空間僅為濕膜加濕器本體厚度。
7. 具有良好的擋水效果，空調機組不需要設置擋水板。
8. 可以接受中央控制系統的ON/OFF濕度控制信號，實現濕度的自動控制；加濕器本身也可以單獨實現濕度的自動控制。
9. 使用壽命長可達6-8年，運行費用低等。
九、直排水濕膜加濕器安裝
- 安裝Dmm厚度直排水濕膜加濕器的空調機組，其表冷器后部預留空段，長度以（D+150）mm為*佳。
- 安裝Dmm厚度直排水濕膜加濕器的空調機組，其所安裝加濕器的底部一定要有接水盤，且接水盤內要預留放置加濕器的空間。
- 直排水濕膜加濕器安裝時應垂直，左右傾斜角度不要大于3o。
- 現場需提供DN15的供水管和電源為220V/50HZ的三芯插座，水源和電源均需引到距離空調機組安裝位置2米范圍之內。
|
