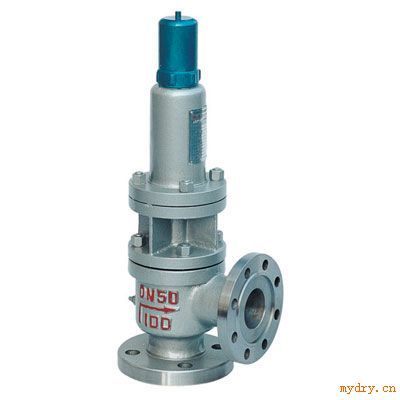

帶散熱器彈簧全啟式安全閥(A40Y)剖解圖

型號：TA40Y-16C/25/40  TA40Y-64/100  TA40Y-16/25/40P  TA40Y-64P/100P  TA40Y-16/25/40I  TA40Y-64/100I
TA40Y帶散熱器全啟式安全閥詳細說明如下
產品簡介：制造標準：*GB,化工標準HG,機械部JB,美標ANSI,API,日本JIS,JPI,德標DIN,英標BS生產。
閥體材質：不銹鋼,鈦合金鋼,鉻鉬鋼,低溫鋼,鍛鋼銅,鑄鐵,鑄鋼,碳鋼,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作壓力1.0Mpa-40.0Mp,個別產品可耐到100.0Mp。
工作溫度：-10℃-550℃,
連接方式：焊接,法蘭,外螺紋,內螺紋。

帶散熱器全啟式安全閥用途A40Y-16C型帶散熱器彈簧全啟式安全閥適用于工作溫度≤420℃，A40Y-16I型帶散熱器彈簧全啟式安全閥適用于工作溫度≤450℃的空氣、石油氣等介質的設備和管路上，作為超壓保護裝置。當設備和管路內壓力超過允許值時，散熱器彈簧全啟式安全閥將自動開啟，繼而全量排放;當壓力降低至規定值時，散熱器彈簧全啟式安全閥會自動關閉，保護設備安全運行。
帶散熱器全啟式安全閥主要零部件材料

NO.	Name of part	TA40Y-C Materials	TA40Y-P Materials	TA40Y-I Materials
1	Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr5Mo
2	Nozzle	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
3	Adjusting ring	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	Disc	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
5	Guide sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	Radiator	ZG230-450	ZG230-450	ZG230-450
7	Bonnet	ZG230-450	ZG230-450	ZG230-450
8	Spring	50CrVA	50CrVA Coated Teflon	50CrVA Coated Teflon
9	Stem	2Cr13	1Cr18Ni9Ti	2Cr13
10	Adjusting bolt	45	1Cr18Ni9Ti	2Cr13
11	Cap	ZG200-400	ZG200-400	ZG200-400

帶散熱器全啟式安全閥外形尺寸和連接尺寸

Type	(DN)	do	D	K	g	g1	b	f	f1	Z- d	DN'	D1	k1	g3	g2	b1	f'	f1'	Z1-    d1	L	L1	H
TA40Y-16C TA40Y-16P TA40Y-16I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	220	180		155	22	3		8-18	125	250	210		185	22	3		8-18	195	175	787
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	977
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	1,035
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1,193
