擺管淋雨試驗設備裝置簡介:
該試驗設備主要用于考核電工電子產品外殼、密封件在水試驗后�；蛘咴谠囼炂陂g是否能保證該設備及元器件良好的工作性能及技術狀態。同時產品在運輸過程或使用中可能受到侵水的影響，為產品技術標準提供引用依據。適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨，不考慮試件的高溫及雨水溫度溫差所引進的大量進水。

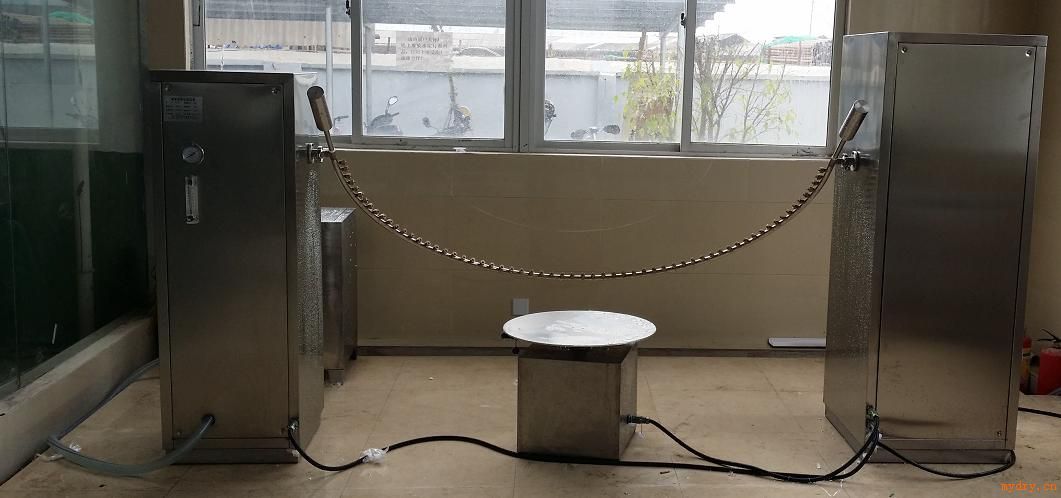

擺管淋雨試驗設備結構:
淋雨試驗設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成，其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作。
擺管淋雨試驗設備工作原理:
1、擺管擺動：通過電機、變頻器（進口件）驅動減速器、偏心輪機構、齒條齒輪等機械傳動實現。利用變頻器調節擺管次數(單位時間內)，通過
偏心輪機構調節角度。
2、工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度。
3、噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足。
4、水道：敞開式擺管淋雨須考慮排水，在土建時就應考慮，以能迅速排放，不積水為佳。另需配備相當容量的貯水池以供應試驗所需。
本設備是按GB2423.38-90和GB/T4942.2/93、GB4208、GB4706、GB7000有關技術參數設計制作。
