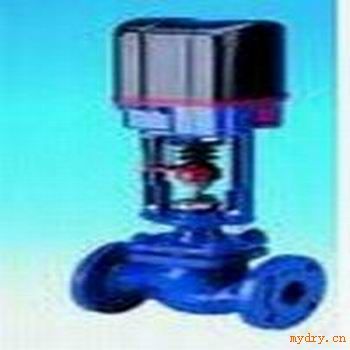

進口電動套筒調節閥
德國雷普LIP電動套筒調節閥由深圳派克閥門有限公司總代理
進口電動套筒調節閥是通過接收工業自動化控制系統的信號（4～20mADC或1～5VDC)）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數，調節靈敏度精準，壓力穩定。
它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
電動套筒調節閥 技術參數及性能：
閥體部分：
閥體型式： 直通鑄造球型閥
公稱通徑： DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力： PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
連接方式： 法蘭：FF、RF、RTJ、等
螺紋：（適用于 1”以下）
焊接：SW、BW
法蘭距： 符合IEC 534
閥蓋形式： 標準型、加長型（散熱、低溫、波紋管密封）
填 料： V型聚四氟乙烯、柔性石墨填料等
密封墊： 金屬夾石墨密封墊、聚四氟乙烯墊
執行機構： 氣動：多彈簧執行機構 、單彈簧執行機構
電動：LIP10L系列 、PSL系列
閥內部件：芯型式： 窗口式套筒
流量特性： 等百分比、線性 、快開
結構特點
1．LIPLM電子式電動套筒調節閥是自動化控制系統中儀表的執行單元,以AC220V電源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作器等輸入的
(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采有機電一體化結構,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,調節精度高,
以直行程輸出的推力改變閥門開度位移,達到對流體介質的工藝參數*調節控制
2．LIPLM電子式電動套筒調節閥按作用模式可分；
正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》
反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》
3．LIPLM電子式電動套筒調節閥為直通套筒鑄造球形閥,采用了平衡型閥芯,不平衡力小,操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合.
4．直通低流阻套筒閥閥芯采用了壓力平衡籠式閥芯結構,閥芯為圓柱型,經過精密加工開出一定特性的窗孔,由套筒的內圓導向和頂導向,因而閥桿上不平衡力很小,操作穩定,性能好,
是一種力平衡型的調節閥.適用于閥前后兩端壓差較高的場合,由于閥芯有套筒的側面導向,受渦流沖擊所產生的振動被減弱,故具有噪音低,空化閃蒸作用小,使用壽命長等優點.但閥座泄漏率較單座閥稍大.
5．通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值:等百分比(對數)性,直線性.
本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.
有標準型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-100~+500℃；按溫度高低配用不同閥蓋可分常溫型,高溫型和低溫型.
產地：德國
產品品牌：德國雷普LIP
|
