冷卻氣流輸送系統 氣流輸送系統 氣力輸送

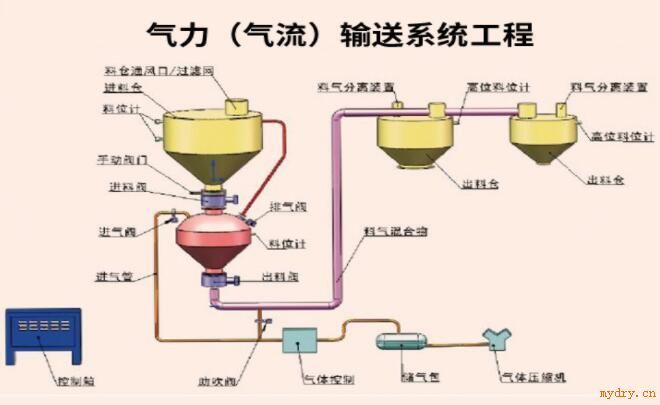

稀相氣力（氣流）輸送系統是利用低于1kg/cm2的氣體壓力，采用正壓（壓送式）或負壓（吸送式）并以較高的速度來推動或拉動物料使其通過整條輸送線，因此該輸送方式被稱之為低壓高速系統，它具有較高的氣體－物料比。
在該系統的開始端約有600m/min的加速度，在末端可達1300m/min的高速，因此氣流速度較高。輸送管線初端壓力一般低于0.1Mpa，而末端則與大氣壓基本接近。稀相輸送的介質一般采用空氣或氮氣，動力提供一般由羅茨真空泵提供。羅茨真空泵的稀相輸送時，物料在管道中呈懸浮狀態，輸送距離達百米，稀相負壓的主要特點是可以從低處或散裝處多點向高處一點或多點進行輸送。
正壓輸送的特點是輸送量大，距離較長，流速較低，穩定。它對于物料的影響較小，主要組成部分為星型給料閥、旋風分離、除塵器與羅茨鼓風機。
正壓和負壓也可進行組合應用以滿足特殊要求，比較適用于多點供料單點出料的輸送方式，通常為輸送粉狀、小顆粒或比重較輕的物料。
強力概念密相正壓系統
是密相、高壓、中低速度、批量傳輸系統。一般用于短距離傳輸高密度、熱敏感性、半磨蝕性和/ 或磨蝕性物料。例如硅砂、塑料粒、食鹽、石英、整谷粒、玉米、燕麥與大麥。
典型傳輸速度約為5 米/ 秒，傳輸壓力達4 巴。
輸送管線的加料需要一個壓力容器，并且由高壓空氣壓縮機提供^高7 巴壓力的氣源。
全線概念密相正壓系統
是密相、中高壓力、中低速度、批量傳輸系統。一般用于傳輸幾乎任何粒度的中高密度、熱敏感性、半磨蝕性和/ 或高磨蝕性、粘結性和/ 或高脆性物料。例如硅砂、玻璃配料、砂糖、糖粉、細餐類谷物、咖啡豆、塑料粒、膨潤土、水泥、淀粉、石英粉、球土、高嶺粘土、氧化鋅與礬土。
典型傳輸速度約為0.5-5 米/ 秒，傳輸壓力達7 巴。
不需要換向閥，只需要使用接收閥，由于此閥位于易接近的料倉頂部，所以維護^方便。
全線連續概念密相正壓系統
是密相、中高壓力、低速及中等速度、連續傳輸系統。一般用于長距離傳輸幾乎任何粒度的中高密度、熱敏感性、半磨蝕性和/ 或高磨蝕性、粘結性和/ 或高脆性物料。例如細洗衣清潔劑、硅砂、玻璃配料、砂糖、糖粉、細餐類谷物、咖啡豆、塑料粒、膨潤土、水泥、淀粉、石英粉、球土、高嶺粘土、氧化鋅、粒化炭黑與礬土。
典型傳輸速度約為0.5-5 米/ 秒，傳輸壓力達7 巴。
正壓概念連續稀相正壓系統
是稀相、低壓力、高速度、連續傳輸系統。一般在不考慮物料降級情況下，用于傳輸中低密度、無磨蝕性散裝固體。例如面粉、糖料、食鹽、米粒、麥芽及塑料粒。
典型傳輸速度約為20 米/ 秒，傳輸壓力達1 巴。
使用旋轉式氣鎖加料器來控制輸送管線的加料速率，氣源是低壓正置換鼓風機。
正壓概念批量稀相正壓系統
是稀相、低壓、中速、批量傳輸系統。一般用于傳輸非熱敏性、高低密度、可流化、中等磨蝕性物料。例如海運煤、石英粉、膨潤土、純堿、水泥、飛灰、礬土及氫氧化鈣。
典型傳輸速度約為12.5 米/ 秒，傳輸壓力達1 巴。
使用一個壓力容器來控制輸送管線的加料速率，由低壓正置換鼓風機充當氣源。
負壓概念連續稀相負壓系統
是較短距離、稀相、高速、低壓、連續負壓傳輸系統。一般用于傳輸中低密度、非磨蝕性物料。例如面粉、高嶺土、塑料粒、谷粒、麥芽、玉米、淀粉與塑料樹脂。
典型傳輸速度一般超過20 米/ 秒，負壓傳輸壓力達381 毫米汞柱。
由低壓正置換風機在負壓作用下連續地吸入物料。系統含負壓吸料嘴、負壓輸送管線、負壓過濾器/ 接收器、旋轉式氣鎖加料器和正置換風機。
|
